Škoda Fabia: Zamontowanie / wymontowanie uchwytu na rower

Škoda Fabia –> Obsługa –> Transport i wyposażenie praktyczne –> Uchwyt na rower w bagażniku –> Zamontowanie / wymontowanie uchwytu na rower

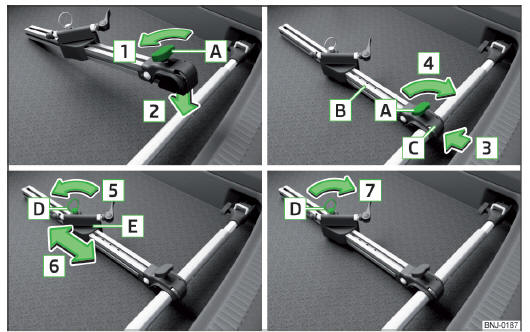

Rys. 112 Zamontowanie uchwytu na rower
Rys. 112 Zamontowanie uchwytu na rower

Montaż / demontaż

  • Poluzować śrubę A na uchwycie na rower (dalej zwanym krótko uchwytem) w kierunku strzałki 1 " rys. 112.
  • Założyć uchwyt na belkę poprzeczną w kierunku strzałki 2 .
  • Przytrzymać część B uchwytu i nacisnąć część C uchwytu w kierunku strzałki 3 .
  • Dokręcić śrubę A w kierunku strzałki 4 .
  • Wykręcić i wyjąć śrubę D w kierunku strzałki 5 .
  • Ustawić część E w kierunku strzałki 6 , w zależności od rozmiaru roweru, w jednej z dostępnych pozycji
  • Nałożyć śrubę D i dokręcić ją w kierunku strzałki 7 .

Wymontowanie przebiega w odwrotnej kolejności.

OSTROŻNIE

Rower umieszczony w uchwycie nie może dotykać ani pokrywy bagażnika, ani innych części pojazdu - ryzyko uszkodzenia pojazdu.

    Zamontowanie / wymontowanie belki poprzecznej

    Rys. 110 Zamontowanie belki poprzecznej: luzowanie śrub i odryglowanie uchwytów / montowanie belki poprzecznej w zaczepach Rys. 111 Zamontowanie belki poprze ...

    Umieszczanie roweru w uchwycie

    Rys. 113 Umieszczanie przedniego widelca roweru w uchwycie / przykład mocowania przedniego koła Zdjąć przednie koło z roweru. Poluzować sz ...
