Škoda Fabia: Zamontowanie / wymontowanie belki poprzecznej

Škoda Fabia –> Obsługa –> Transport i wyposażenie praktyczne –> Uchwyt na rower w bagażniku –> Zamontowanie / wymontowanie belki poprzecznej

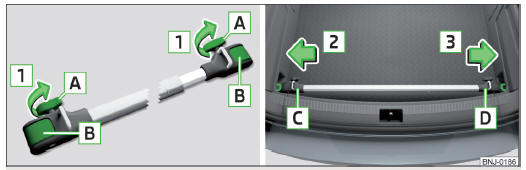

Rys. 110 Zamontowanie belki poprzecznej: luzowanie śrub i odryglowanie uchwytów / montowanie belki poprzecznej w zaczepach
Rys. 110 Zamontowanie belki poprzecznej: luzowanie śrub i odryglowanie uchwytów / montowanie belki poprzecznej w zaczepach

Rys. 111 Zamontowanie belki poprzecznej: dokręcanie śrub
Rys. 111 Zamontowanie belki poprzecznej: dokręcanie śrub

Montaż / demontaż

  • Całkowicie poluzować i częściowo wyjąć śruby A " rys. 110 w kierunku strzałki 1 .

Odryglować mocowania B .

  • Belkę poprzeczną ustawić tak, by śruby A skierowane były do przodu.
  • Założyć belkę poprzeczną stałym elementem C na lewe ucho w kierunku strzałki 2 .
  • Wyciągnąć część D belki poprzecznej i założyć na prawe ucho w kierunku strzałki 3 .
  • Nacisnąć mocowania B " rys. 111 w kierunku strzałki 4 , aż do słyszalnego zatrzaśnięcia.
  • Dokręcić śruby A w kierunku strzałki 5 do oporu.
  • Pociągnąć za belkę w celu sprawdzenia poprawnego zamontowania.

Wymontowanie przebiega w odwrotnej kolejności.
