Škoda Fabia: Umieszczanie roweru w uchwycie

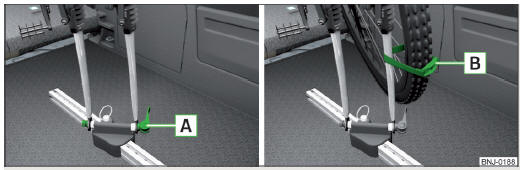

Rys. 113 Umieszczanie przedniego widelca roweru w uchwycie / przykład mocowania przedniego koła
Rys. 113 Umieszczanie przedniego widelca roweru w uchwycie / przykład mocowania przedniego koła

  • Zdjąć przednie koło z roweru.
  • Poluzować szybkozłączkę A " rys. 113 w uchwycie i ustawić odpowiednio do wielkości widelca roweru.
  • Założyć widelec na ośkę mocującą i docisnąć szybkozłączkę A .
  • Lewy pedał roweru ustawić w kierunku przodu pojazdu, aby ułatwić zamocowanie koła przedniego.
  • W razie konieczności przewiezienia dwóch rowerów, poluzować śrubę A " rys. 112 na stronie 96 na uchwycie i przesunąć uchwyt w lewo razem z przymocowanym rowerem.

Kierownica roweru nie może dotykać szyby bocznej bagażnika.

  • Przykręcić śrubę A " rys. 112 na stronie 96 na uchwycie.
  • Ostrożnie opuścić pokrywę bagażnika, sprawdzając przy tym, czy kierownica roweru nie dotyka tylnej szyby.
  • Jeśli to konieczne, dopasować pozycję ruchomej części E " rys. 112 na stronie 96.
  • Wymontowane przednie koło roweru umieścić pomiędzy korbą a ramą roweru.
  • Za pomocą pasa B przymocować przednie koło do przedniego widelca " rys. 113 lub do ramy roweru
  • Zamontowanie drugiego uchwytu i przymocowanie roweru przebiega w taki sam sposób.

    Zamontowanie / wymontowanie uchwytu na rower

    Rys. 112 Zamontowanie uchwytu na rower Montaż / demontaż Poluzować śrubę A na uchwycie na rower (dalej zwanym krótko uchwytem) w kierunku ...

    Przymocowanie rowerów pasem

    Rys. 114 Przymocowanie rowerów pasem W celu poluzowania gumowego elementu zacisku pasa, ścisnąć oba elementy i otworzyć zacisk. Założ ...
