Å koda Fabia: Montaż / demontaż

Å koda Fabia –> Obsługa –> Transport i wyposażenie praktyczne –> Uchwyt na tablet –> Montaż / demontaż

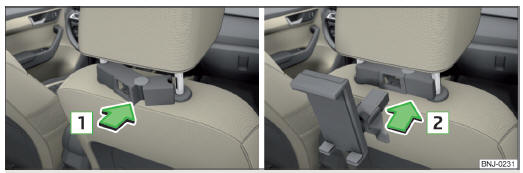

Rys. 90 Zakładanie adaptera / montowanie uchwytu
Rys. 90 Zakładanie adaptera / montowanie uchwytu

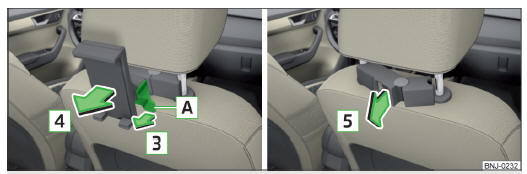

Rys. 91 Wymontowanie uchwytu / zdejmowanie adaptera

Rys. 91 Wymontowanie uchwytu / zdejmowanie adaptera

Montaż

  • Umieścić otwarty adapter między prowadnicami zagłówka przedniego " rys. 90.
  • Zatrzasnąć adapter w kierunku zgodnym ze strzałką 1
  • Włożyć uchwyt do adaptera w kierunku zgodnym ze strzałką 2

Demontaż

  • Pociągnąć języczek zabezpieczający A w kierunku zgodnym ze strzałką 3 " rys. 91.
  • Wyjąć uchwyt z adaptera w kierunku zgodnym ze strzałką 4 .
  • Nacisnąć adapter i wyjąć go spomiędzy prowadnic zagłówka zgodnie ze strzałką 5 .

UWAGA

Ostrożnie zatrzasnąć adapter - ryzyko przytrzaśnięcia palców.

    Uchwyt na tablet

    W uchwycie można zamocować urządzenia zewnętrzne (np. tablet, smartfon itp.) o wysokości od 122 mm do 195 mm. Maksymalne dozwolone obciążenie ...

    Obsługa uchwytu

    Rys. 92 Przechylanie i obracanie uchwytu Rys. 93 Dopasowanie wielkości uchwytu Przechylanie i obracanie uchwytu Uchwyt można przechylać o 30 w kierunku zg ...
