Opel Corsa: Hak holowniczy

Przestroga

Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.

Przechowywanie haka holowniczego

Hak holowniczy znajduje się w torbie we wnęce na koło zapasowe. Torba jest przymocowana do zaczepów stabilizacyjnych w bagażniku.

Podczas wkładania, założyć osłonę nad pokrętłem z kluczykiem.

Montaż haka holowniczego

Odblokować i złożyć gniazdo. Wyjąć zaślepkę otworu do mocowania haka i schować ją.

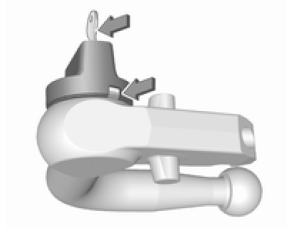

Sprawdzanie poprawności przygotowania haka holowniczego

• Pokrętło spoczywa na haku holowniczym.
• Zielone oznaczenie na pokrętle jest niewidoczne.
• Kołek blokujący w górnej części haka holowniczego jest ustawiony do wewnątrz.
• Kluczyk znajduje się w zamku.

W przeciwnym razie przed włożeniem haka holowniczego w otwór zaczepu wymagane jest naprężenie haka holowniczego.

• Umieścić kluczyk w zamku i odblokować hak holowniczy.
• Wcisnąć pokrętło na hak holowniczy i obracać w prawo, dociskając je, aż do zablokowania. Kluczyk pozostaje w zamku.

Umieszczanie haka holowniczego w obsadzie

Odpowiednio przygotowany hak wsunąć w obsadę i mocno docisnąć w górę, aż do zablokowania, co zostanie zasygnalizowane charakterystycznym odgłosem.

Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy nim a hakiem nie będzie szczeliny).

Ostrzeżenie

Nie dotykać pokrętła podczas umieszczania haka holowniczego w obsadzie.

Zielone oznaczenie na pokrętle jest widoczne.

Zablokować hak holowniczy i wyjąć kluczyk.

Ucho do mocowania linki asekuracyjnej

Podłączyć linkę asekuracyjną do ucha.

Sprawdzanie poprawności zamocowania haka holowniczego

• Zielone oznaczenie na pokrętle jest widoczne.
• Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny
• Hak musi być poprawnie zablokowany w obsadzie.
• Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).

Ostrzeżenie

Holowanie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu haka holowniczego. Jeśli haka nie można poprawnie zamontować, zwrócić się o pomoc do warsztatu.

Demontaż haka holowniczego

Umieścić kluczyk w zamku i odblokować hak holowniczy.

Wcisnąć pokrętło na hak holowniczy i obracać w prawo, dociskając je, aż do zablokowania. Pociągnąć hak w dół, aby wyjąć go z obsady.

Włożyć uszczelkę w otwór na hak holowniczy. Rozłożyć gniazdo.
