Å koda Fabia: Kokpit

Å koda Fabia –> Obsługa –> Kokpit

Przegląd

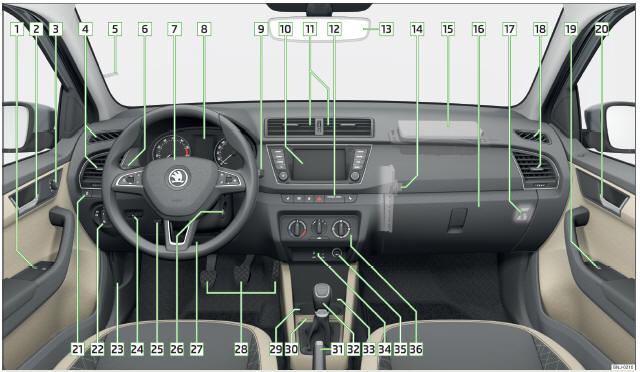

Rys. 19 Kokpit
Rys. 19 Kokpit

  1. Elektryczne podnośniki szyb
  2. Klamka wewnętrzna drzwi
  3. Elektryczna regulacja położenia lusterek zewnętrznych
  4. Kratka nawiewu powietrza
  5. Uchwyt na bilet parkingowy
  6. Dźwignia obsługowa:
  • kierunkowskazów, świateł drogowych i postojowych, sygnału świetlnego
  • tempomatu
  • ogranicznika prędkości
  1. Kierownica:
  • z sygnałem dźwiękowym
  • z czołową poduszką powietrzną kierowcy
  • z przyciskami do obsługi systemu informacyjnego
  • z przyciskami do obsługi urządzenia Infotainment " Instrukcja obsługi urządzenia Infotainment, rozdział Obsługa urządzenia
  1. Tablica rozdzielcza
  2. Dźwignia obsługowa:
  • wycieraczek i spryskiwaczy szyb
  • systemu informacyjnego
  1. W zależności od wyposażenia:
  • schowek
  • Infotainment " Instrukcja obsługi urządzenia Infotainment
  1. Kratki nawiewu powietrza w środkowej części deski rozdzielczej
  2. Panel z przyciskami zależnie od wyposażenia:
  • ogrzewanie fotela lewego

  • ogrzewanie szyby tylnej

  • centralne ryglowanie

  • przycisk świateł awaryjnych

  • lampka kontrolna czołowej
    poduszki powietrznej pasażera
  • ogrzewanie fotela prawego

  1. Lusterko wewnętrzne
  2. Gniazdo karty pamięci (w schowku pasażera) " Instrukcja obsługi urządzenia Infotainment
  3. Czołowa poduszka powietrzna pasażera
  4. Schowek podręczny po stronie pasażera
  5. Wyłącznik czołowej poduszki powietrznej pasażera (w schowku przed fotelem pasażera)
  6. Kratka nawiewu powietrza
  7. Elektryczne podnośniki szyb w drzwiach pasażera
  8. Klamka wewnętrzna drzwi
  9. Panel z przyciskami zależnie od wyposażenia:
  • START-STOP

  • stabilizacja toru jazdy ESC
    (dezaktywacja / aktywacja ASR)
  • system czujników parkowania

  • wskaźnik ciśnienia w
    oponach
  1. Włącznik świateł
  2. Dźwignia odryglowująca pokrywę komory silnika
  3. Pokrętła regulacji zasięgu świateł reflektorów przednich
  4. Dźwignia do ustawiania kierownicy
  5. Zamek zapłonu
  6. Skrzynka bezpieczników
  7. Pedały
  8. Uchwyt na napoje:
  • z popielniczką
  • ze stojakiem dla urządzeń multimedialnych
  1. Uchwyt na monety i karty kredytowe
  2. Dźwignia hamulca ręcznego
  3. W zależności od wyposażenia:
  • dźwignia zmiany biegów (ręczna skrzynia biegów)
  • dźwignia sterująca (automatyczna skrzynia biegów)
  1. Schowek
  2. Wejście USB / wejście AUX " Instrukcja obsługi urządzenia Infotainment, rozdział Wejścia USB / AUX
  3. W zależności od wyposażenia:
  • gniazdo 12 V
  • zapalniczka
  1. W zależności od wyposażenia:
  • panel obsługi ogrzewania
  • panel obsługi klimatyzacji
  • panel obsługi klimatyzacji climatronic

Informacja

W samochodach z kierownicą po prawej stronie rozmieszczenie elementów obsługowych częściowo odbiega od układu pokazanego na " rys. 19. Symbole poszczególnych elementów obsługowych są jednak takie same.
