Škoda Fabia: Zasada działania

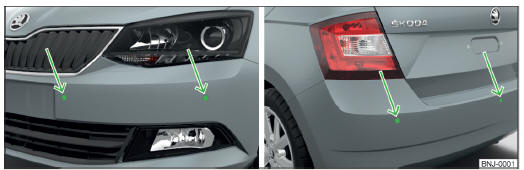

Rys. 133 Miejsce montażu czujników z lewej strony pojazdu: przód / tył
Rys. 133 Miejsce montażu czujników z lewej strony pojazdu: przód / tył

Rys. 134 Obszary skanowania i zasięgu czujników

Rys. 134 Obszary skanowania i zasięgu czujników

Za pomocą fal ultradźwiękowych system oblicza odległość między zderzakiem a przeszkodą. W zależności od wyposażenia czujniki ultradźwiękowe umieszczone są w zderzaku tylnym lub również w przednim " rys. 133.

W zależności od wyposażenia istnieją następujące warianty systemu " rys. 134.

  • Wariant 1: ostrzega przed przeszkodami w obszarach C , D .
  • Wariant 2: ostrzega przed przeszkodami w obszarach A , B , C , D .

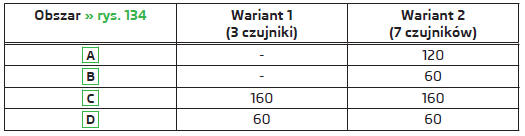

Przybliżony zasięg czujników (w cm)


Sygnały dźwiękowe

W miarę zmniejszania się odległości od przeszkody skraca się przerwa pomiędzy kolejnymi dźwiękami. Od odległości około 30 cm od przeszkody rozlega się dźwięk ciągły - zakres niebezpieczny. Od tej chwili nie należy kontynuować jazdy! Sygnały dźwiękowe można ustawić za pomocą urządzenia Infotainment " Instrukcja obsługi urządzenia Infotainment, rozdział CAR - ustawienia samochodu.

Jazda z przyczepą

Podczas jazdy z przyczepą albo innym urządzeniem podłączonym do gniazda przyczepy aktywne są tylko obszary A i B " rys. 134 systemu.

Informacja

Sygnał ostrzegawczy rozpoznania przeszkody z przodu jest fabrycznie ustawiony jako wyższy niż sygnał rozpoznawania przeszkody z tyłu.
