Škoda Fabia: Półka pod szybą tylną

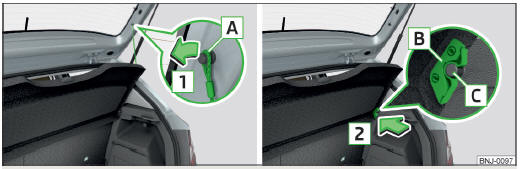

Rys. 100 Wyjmowanie półki bagażnika
Rys. 100 Wyjmowanie półki bagażnika

Jeżeli linki przytrzymujące A " rys. 100 są przyczepione do pokrywy bagażnika, to podczas otwierania pokrywy bagażnika półka pod szybą tylną (dalej nazywana krótko półką) zostanie uniesiona razem z nią.

W razie potrzeby transportu ładunku o większych wymiarach, można wymontować półkę i umieścić ją w dwóch pozycjach " rys. 101 na stronie 90.

Maksymalne dozwolone obciążenie półki wynosi 1 kg.

Wyjmowanie

  • Odczepić linki mocujące A po obu stronach bagażnika w kierunku zgodnym ze strzałką 1 " rys. 100.
  • Przytrzymać podniesioną półkę.
  • Nacisnąć po obu stronach dolną część półki w obszarze trzpieni C .
  • Zdjąć półkę w kierunku strzałki 2 .

Montaż

  • Mocowania B w półce ustawić nad bolcami C w okładzinie bocznej " rys. 100.
  • Nacisnąć po obu stronach górną część półki w obszarze trzpieni C .

Mocowania B muszą się zatrzasnąć w trzpieni C po obu stronach bagażnika.

  • Zaczepić linki mocujące A po obu stronach pokrywy bagażnika.

UWAGA

Na półce nie wolno kłaść żadnych przedmiotów. Mogłyby one podczas gwałtownego hamowania lub zderzenia stanowić zagrożenie dla jadących.

OSTROŻNIE

W wyniku nieprawidłowego postępowania podczas zamykania pokrywy bagażnika może dojść do skrzywienia i uszkodzenia osłony lub okładziny bocznej.

Dlatego należy przestrzegać następujących wskazówek.

  • Mocowania B w półce muszą całkowicie przylegać do trzpieni C w okładzinie bocznej " rys. 100.
  • Bagaż nie powinien wystawać poza poziom osłony
  • Osłona bagażnika w pozycji uniesionej nie może wchodzić w obwodową uszczelkę pokrywy bagażnika.
  • W szczelinie między podniesioną osłoną bagażnika a oparciem siedzenia nie mogą znajdować się żadne przedmioty.
