Å koda Fabia: Światła tylne

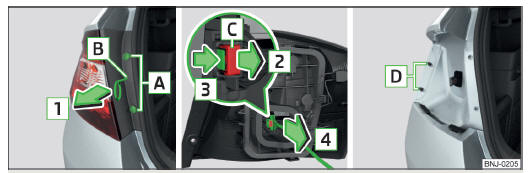

Rys. 216 Wymontować lampę / wyjąć wtyczkę
Rys. 216 Wymontować lampę / wyjąć wtyczkę

Wymontowanie

  • Otworzyć pokrywę bagażnika.
  • Za pomocą śrubokrętu z zestawu narzędzi " strona 172 odkręcić śruby A .
  • Pałąk do ściągania kołpaków włożyć w otwór B skierowany uchem w dół (w przypadku prawego światła - uchem w górę).
  • Powierzchnią dłoni przytrzymać lampę i ostrożnie wyjąć z trzpienia D w kierunku strzałki 1 " rys. 216.
  • Zaczep C pociągnąć za wtyczkę w kierunku strzałki 2 .
  • Nacisnąć zaczepy na wtyczce w kierunku strzałki 3 i wyjąć wtyczkę w kierunku strzałki 4 .

Zamontowanie

  • Włożyć wtyczkę w lampę.
  • Zabezpieczyć zaczep w kierunku przeciwnym do kierunku strzałki 2 " rys. 216.
  • Lampę włożyć otworami B " rys. 217 na stronie 196 do trzpieni D " rys. 216 w nadwoziu.
  • Ostrożnie wcisnąć lampę w trzpienie nadwozia

Dopilnować, aby odcinek przewodu nie został zakleszczony między nadwoziem a lampą.

  • Dokręcić lampę.

OSTROŻNIE

  • Dopilnować, aby przy ponownym montażu odcinek przewodu nie został zakleszczony między nadwoziem a lampą - niebezpieczeństwo przedostawania się wody i uszkodzenia instalacji elektrycznej.
  • Jeżeli brak pewności, czy odcinek przewodu nie został zakleszczony, należy zlecić sprawdzenie podłączenia lampy specjalistycznej stacji obsługi.
  • Podczas wymontowania i zamontowania lampy tylnej uważać, aby nie uszkodzić lakieru samochodu i lampy tylnej.

    Wymiana żarówki oświetlenia tablicy rejestracyjnej

    Rys. 214 Wymontowanie lampki oświetlenia tablicy rejestracyjnej Rys. 215 Wymontowanie osłony / wymiana żarówki Otworzyć pokrywę baga ...

    Wymiana żarówek w lamie tylnej

    Rys. 217 Zewnętrzna część lampy / wyjmowanie żarówki / uchwyt lampy Wymiana żarówki w zewnętrznej części lampy P ...
