Opel Corsa: Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.

Odczepić pokrywę i odchylić do oporu do góry. Zdjąć pokrywę pionowo w górę.

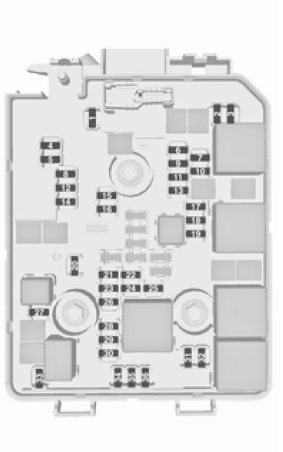

Nr Obwód

1 Moduł złącza przyczepy, tylny system transportowy

2 -

3 Czujnik napięcia akumulatora

4 Moduł sterujący zawieszenia, pompa paliwa

5 Układ ABS

6 Lewe światło mijania i do jazdy dziennej, przesłona lewego i prawego ksenonowego światła drogowego

7 -

8 Moduł sterujący skrzyni biegów MTA, moduł sterujący instalacji LPG

9 Moduł sterujący nadwozia, wykrywanie napięcia

10 Poziomowanie reflektorów

11 Wycieraczka tylna

12 Ogrzewanie tylnej szyby

13 Prawe światło mijania i do jazdy dziennej

14 Ogrzewanie lusterek zewnętrznych

15 -

16 Układ wspomagania hamowania

17 Zapłon, zasilanie przy rozruchu

18 Moduł sterujący silnika

19 Pompa paliwa

20 -

21 Zawory elektromagnetyczne silnika, czujniki silnika

22 -

23 Układ wtryskowy

24 Układ wycieraczek

25 -

26 Czujniki silnika

27 Zawór odcinający nagrzewnicy

28 Moduł sterujący silnika

29 Moduł sterujący silnika

30 Moduł sterujący silnika

31 Lewe światło drogowe, lewe ksenonowe światło mijania

32 Prawe światło drogowe, prawe ksenonowe światło mijania

33 Moduł sterujący silnika

34 Sygnał dźwiękowy

35 Sprzęgło sprężarki klimatyzacji

36 Przednie światła przeciwmgielne

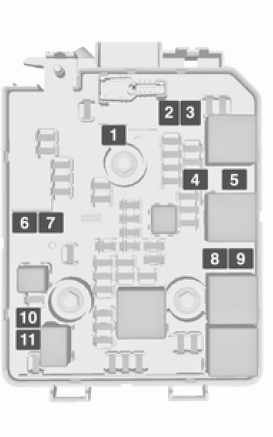

Nr Obwód

1 Pompa ABS

2 Wycieraczka przednia

3 Dmuchawa

4 Deska rozdzielcza

5 -

6 Podgrzewacz paliwa w silnikach wysokoprężnych

7 Skrzynia biegów

8 Niska prędkość wentylatora chłodnicy

9 Wysoka prędkość wentylatora chłodnicy

10 Wentylator chłodnicy

11 Rozrusznik

Po wymianie przepalonych bezpieczników zamknąć pokrywę skrzynki bezpieczników i docisnąć w celu zablokowania.

W przypadku nieprawidłowego zamknięcia skrzynki bezpieczników, może wystąpić awaria.
