Fiat Idea: Tylne zespoły optyczne

Aby wymienić żarówkę, należy:

•  otworzyć bagażnik;
•  obrócić zaczep mocujący A-rys. 27 w lewo (w pokrywie lewej) lub w prawo (w pokrywie prawej) i wyjąć pokrywę.

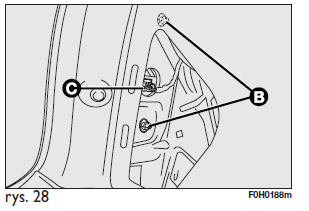

•  rozłączyć konektor elektryczny Crys.

  28;

•  odkręcić dwie nakrętki mocujące B;
•  aby wyjąć lampę, pociągnąć ją prostopadle używając odpowiedniego uchwytu znajdującego się w korpusie lampy;
•  nacisnąć na zaczepy blokujące oprawę żarówek i wyjąć ją z gniazda;
•  wyjąć żarówki D - E - F - G-rys. 29 wciskając je lekko i obracając w lewo;

• zamontować oprawę żarówek w zespole optycznym sprawdzając zablokowanie dwóch zaczepów mocujących; umieścić zespół optyczny na swoim miejscu i połączyć konektor elektryczny C-rys. 28; dokręcić dwie nakrętki mocujące B; umieścić pokrywę zwracając uwagę, aby wsunąć zaczep na swoje miejsce i obrócić zaczep mocujący A-rys. 27 w lewo (w pokrywie lewej) lub w prawo (w pokrywie prawej) aby zatrzasnąć.

W przypadku stwierdzenia uszkodzenia (lampa przepalona) światłach pozycyjnych tylnych, w sposób łagodny włącza się samoczynnie światła stop, co zagwarantuje prowizoryczne funkcjonowanie świateł pozycyjnych tylnych samochodu.

Wymienić przepaloną żarówkę, światła pozycyjne tylne powrócą do normalnego funkcjonowania.

Rozmieszczenie żarówek w zespole optycznym jest następujące:

D: światła pozycyjne/ STOP E: kierunkowskazy
F: światła cofania G: tylne światła przeciwmgielne
